Partout, l’eau de pluie s’écoule,
emportant sur son passage des polluants.
Tout ce qui atteint les cours d’eau ou les nappes phréatiques sans être traité cause des dommages irréversibles.
Pourquoi traiter ?
Le traitement des eaux pluviales est une priorité. Pour tous.
Les surfaces imperméabilisées dominent le paysage : parkings, zones logistiques, routes et zones industrielles. Partout, l‘eau de pluie s‘écoule, emportant sur son passage des polluants tels que les résidus d‘usure des pneus, les hydrocarbures minéraux, les métaux lourds comme le zinc et le cuivre, les microplastiques et les particules les plus fines.
Tout ce qui atteint les cours d‘eau ou les nappes phréatiques sans être traité cause des dommages irréversibles. Les législateurs et les associations professionnelles réagissent : les normes allemandes DWA A 102, A 138 et M 179 définissent des exigences claires en matière de traitement des eaux pluviales. Et elles sont continuellement adaptées.
Pour les concepteurs, les architectes et les promoteurs immobiliers, cela signifie que le drainage de surface ne suffit plus. Il faut désormais des systèmes qui évacuent et épurent simultanément. Et qui, en outre, soient peu encombrants, économiques et pérennes. L‘état du filtre doit pouvoir être contrôlé à tout moment par un simple contrôle visuel. BIRCOevo® remplit toutes ces conditions.
Autre avantage : de nombreux caniveaux BIRCO existants peuvent être facilement équipés avec BIRCOevo® – sans travaux de génie civil, sans nouvelle infrastructure de canalisations.
Une durabilité qui paye.
BIRCOevo®
INTÈGRE LA FILTRATION
DIRECTEMENT DANS LE CANIVEAU
Sans espace de traitement supplémentaire. Sans détour.
Économique et efficace

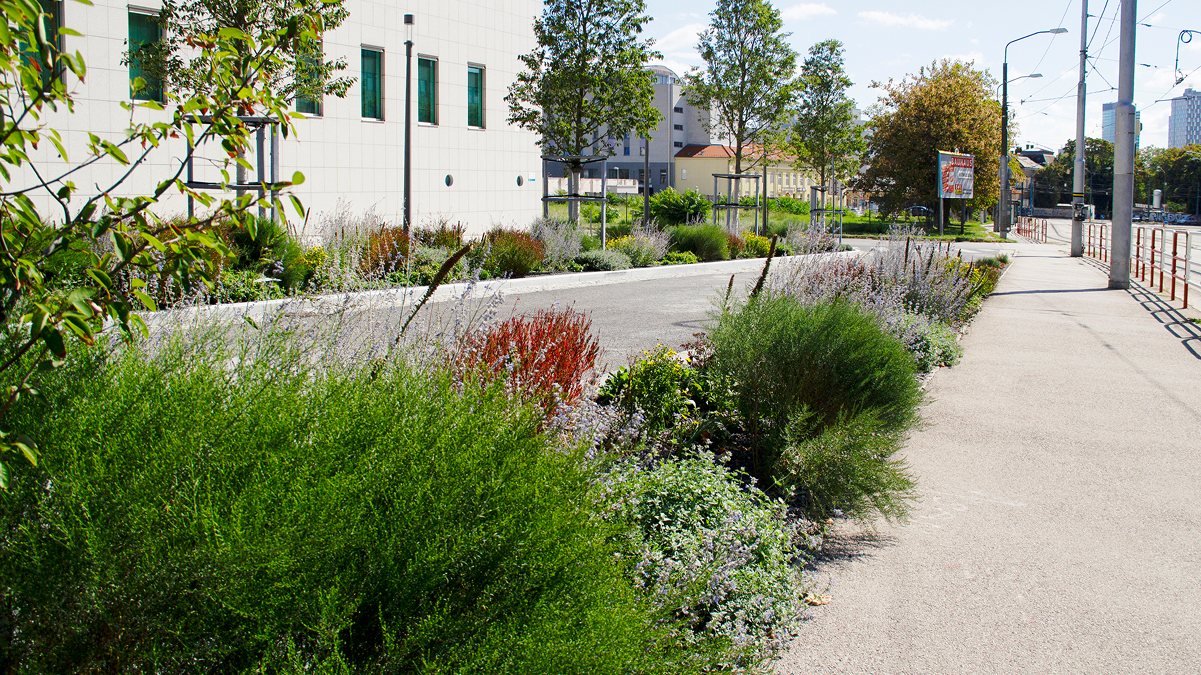

Domaines d'application et compatibilité
Nouvelle construction ou rénovation ? BIRCOevo® est la solution
BIRCOevo® est concu pour être utilisé partout où des surfaces imperméables acheminent les eaux pluviales vers des caniveaux de drainage et où ces eaux doivent être traitées avant d’être rejetées ou infiltrée.
Qu’est ce que BIRCOevo® ?
Un système variable, une filtration complète.
BIRCOevo® est un système de filtration décentralisé qui s’intègre parfaitement dans les caniveaux en béton BIRCO compatibles. Il combine filtration en surface et en profondeur dans une structure compacte. Décentralisé et situé directement sur le trajet d’écoulement des eaux pluviales.

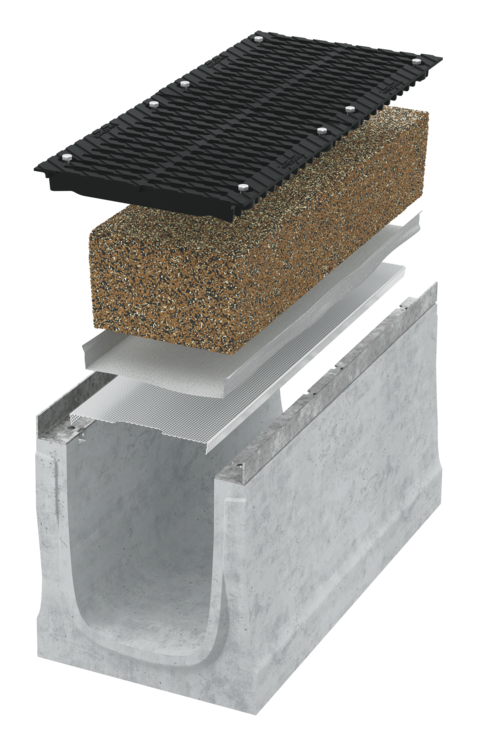

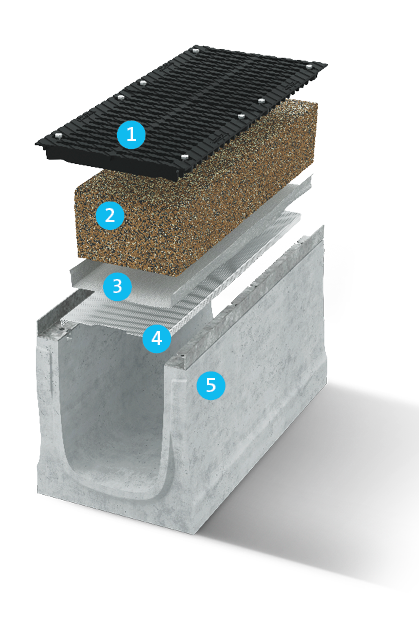

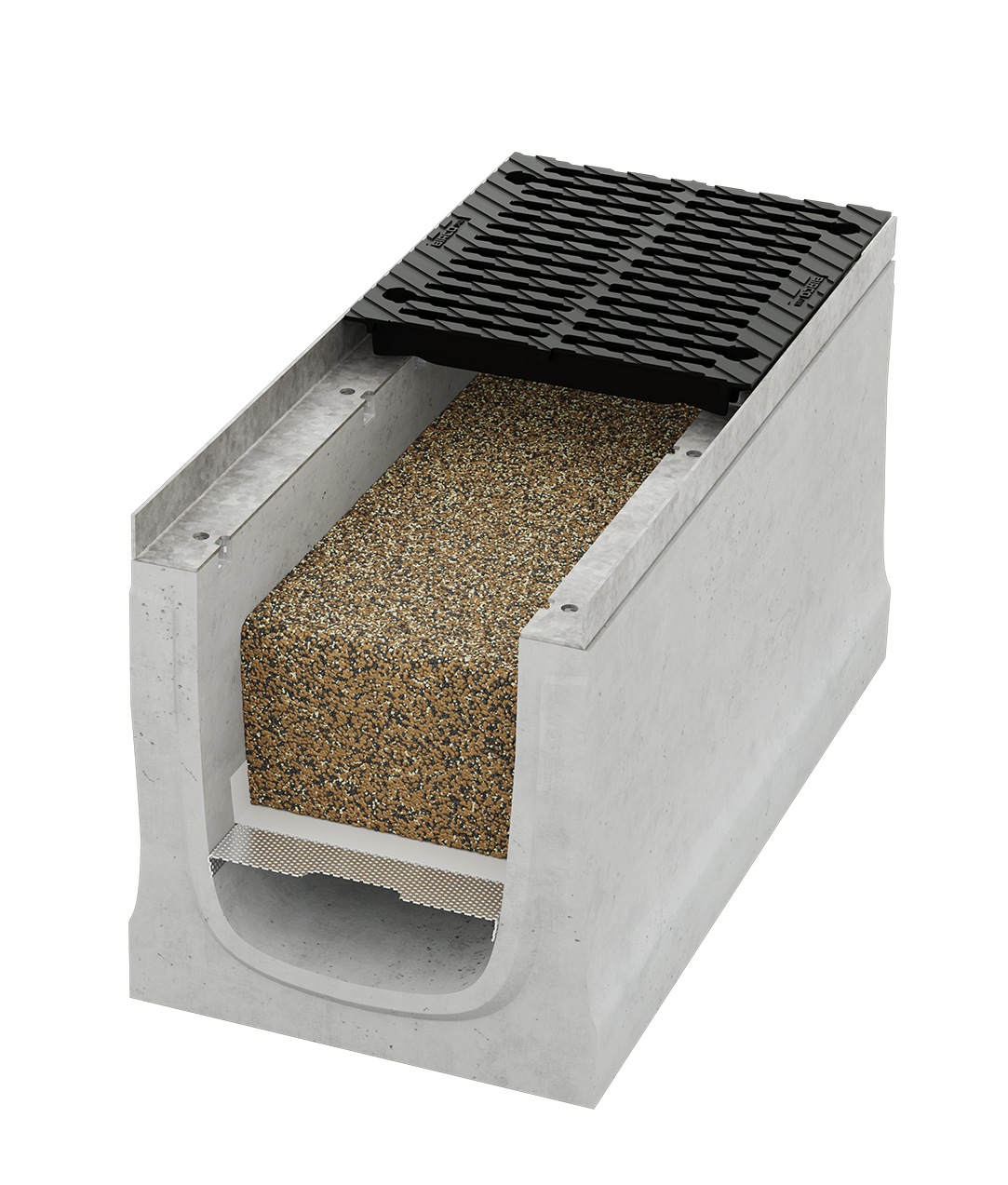

BIRCOevo®: Les 5 niveaux du système
1) Grille conforme aux classes de charge selon la norme EN 1433
Classification de charges conforme aux normes, compatibilité totale avec le système de caniveaux BIRCO existant
2) Substrat BIRCOtriolith®
Ce substrat filtrant spécialement conçu se compose de trois composants naturels parfaitement adaptés les uns aux autres. Il retient les polluants par adsorption et échange d’ions – épaisseur minimale de 200 mmm
3) Géotextile (non-tissé)
Empêche le substrat filtrant de s’écouler dans le caniveau et assure un passage régulier du flux hydraulique
4) Plaque de support de substrat en acier inoxydable (V2A)
Plaque perforée en acier inoxydable servant de support au substrat, dotée de deux cavités pour une manipulation aisée. Disponible en deux variantes de pliage et deux épaisseurs (1,5 ou 3,0 mm), en fonction du diamètre nominal du caniveau
5) Caniveau en béton conforme aux classes de charge selon la norme EN 1433
Caniveaux en béton BIRCO pouvant accueillir une hauteur de substrat d’au moins 200 mm. Utilisables dans les constructions neuves ou pour une installation ultérieure, à condition que la hauteur requise soit disponible

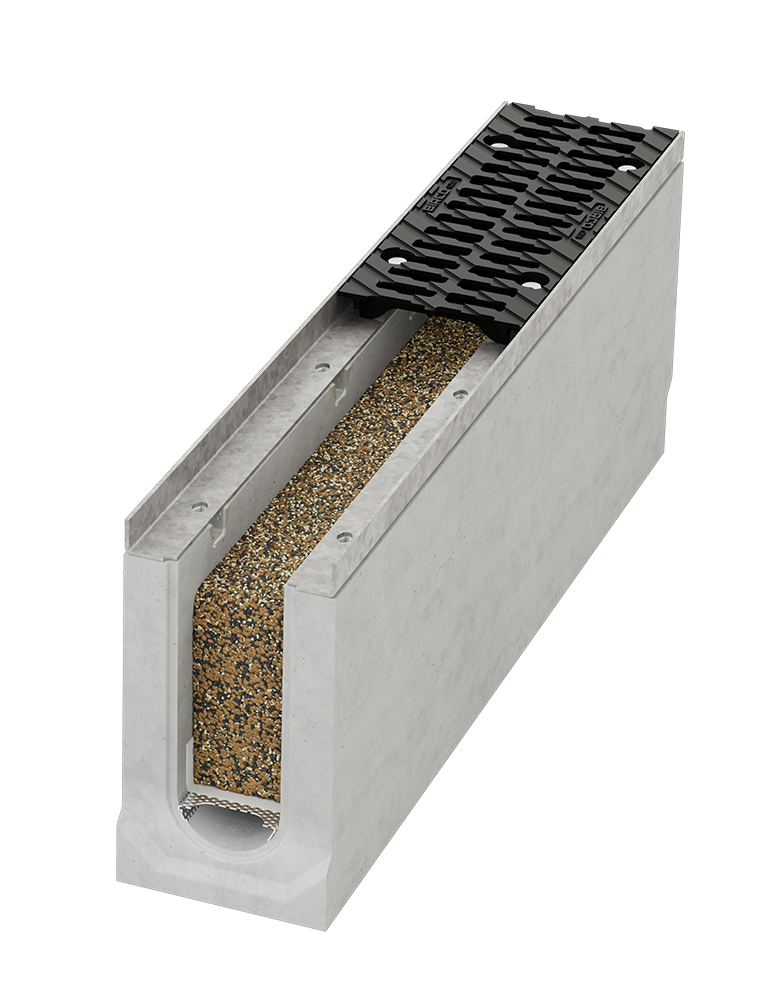

À partir d’un diamètre nominal DN 100
Une large gamme de produits pour répondre à presque tous les besoins
À partir d’un diamètre nominal DN 100 (BIRCOsir®), BIRCOevo® se distingue clairementde la concurrence. Ceux qui doivent filtrer dans des espaces très restreints trouveront ici la solution qu’il leur faut. Sans compromis.
Caractéristiques
- Quatre gammes de caniveaux compatibles, dans des diamètres nominaux allant de 100 à 520 mm

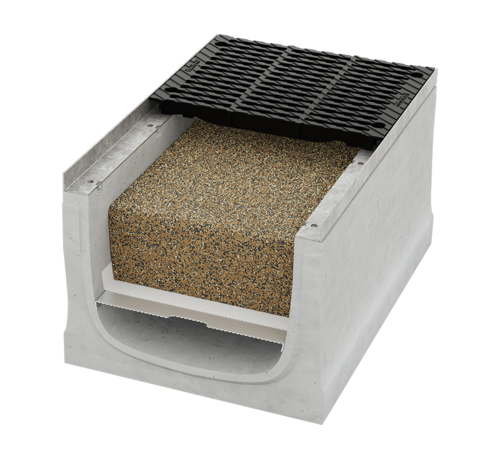

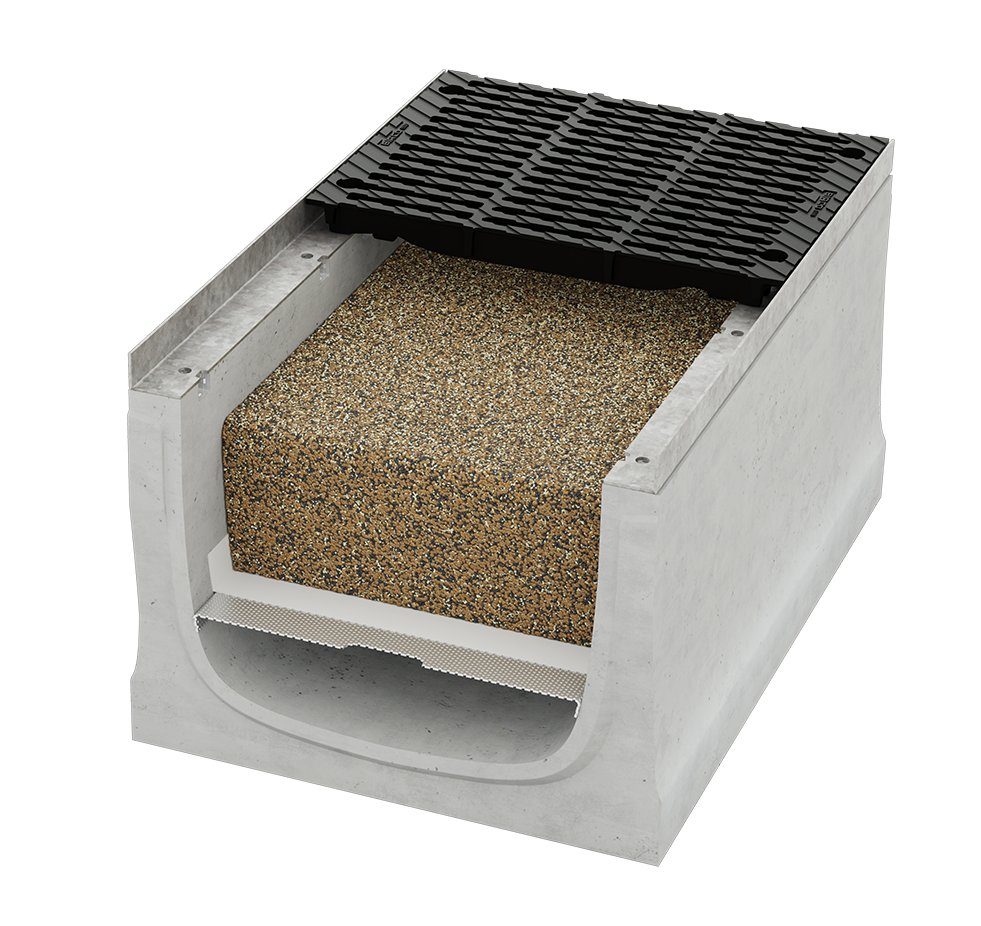

BIRCOsir® evo : DN 100, 200, 320, 420, 520

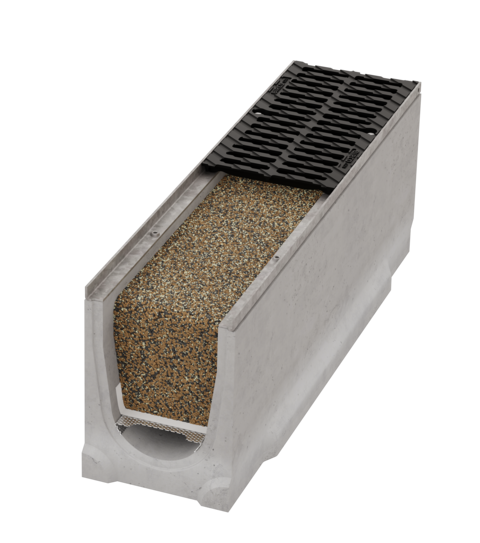

BIRCOlight® triloc evo : DN 200 et 300

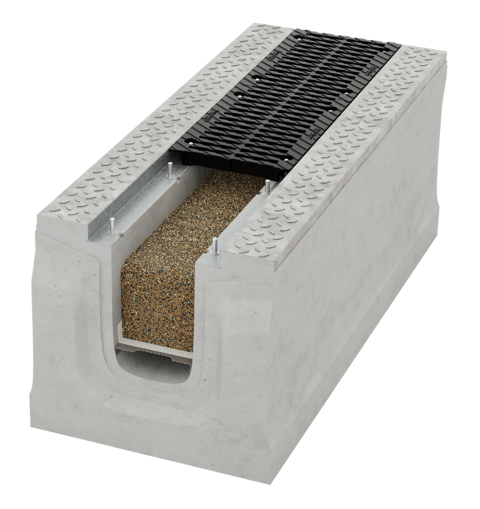

BIRCOmassiv evo : DN 220

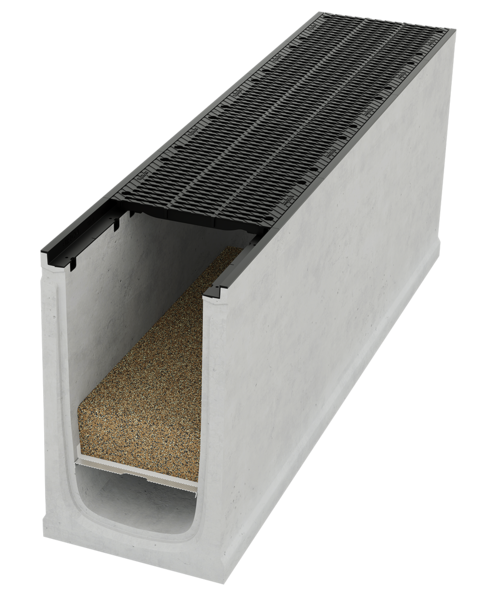

BIRCOmax-i® evo : DN 220, 320, 420, 520 - Disponible sous forme de système complet ou pour la modernisation de caniveaux existants
- Grilles adaptées au système de caniveaux choisi
- Substrat filtrant : BIRCOtriolith®
- Géotextile (non-tissé)
- Plaque perforée en acier inoxydable dimensionnée de manière statique servant de support au substrat
- Demande d'agrément technique (DIBt) déposée et essais en laboratoire réussis conformément aux principes d'essai
- Conforme aux normes allemandes DWA selon les fiches techniques A 102, A 138 et M 1799
- Classe de charge en fonction du système de caniveaux choisi

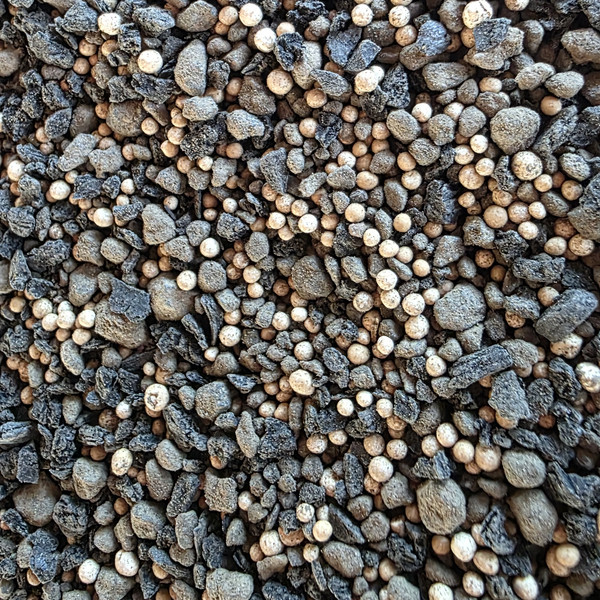

Le coeur du système de filtration
LE SUBSTRAT FILTRANT
BIRCOtriolith®
L’efficacité de filtration du BIRCOevo® dépend entièrement du substrat utilisé.
C’est pourquoi BIRCO a développé son propre substrat filtrant : BIRCOtriolith® – un mélange composé de trois composants naturels,
spécialement adapté au système, qui, ensemble, retiennent un large éventail de polluants.
BIRCOtriolith® est une marque déposée de BIRCO, exclusivement destinée à être utilisée dans le système de filtration BIRCOevo®.
Les performances de filtration ont été testées par un organisme indépendant et dépassent les exigences normatives pour tous les paramètres pertinents.
BIRCOtriolith® élimine les substances suivantes
Matières en suspension (MES, substances filtrables AFS63)
Particules d‘usure des pneus
Microplastiques
Hydrocarbures d‘huiles minérales (HM)
Hydrocarbures aromatiques polycycliques (HAP)
BIRCOtriolith® - Durée de vie et entretien
Le BIRCOtriolith® a une durée de vie pouvant atteindre 10 ans, en fonction des charges polluantes spécifiques au projet et de la fréquence d’entretien choisie. Des inspections et un entretien réguliers sont indispensables pour garantir une efficacité de filtration durable.
Les instructions d’entretien détaillées, conformes à l’agrément DIBt, peuvent être téléchargées à l’adresse suivante :
www.birco.fr/telechargements/services/manuels-dentretien/.

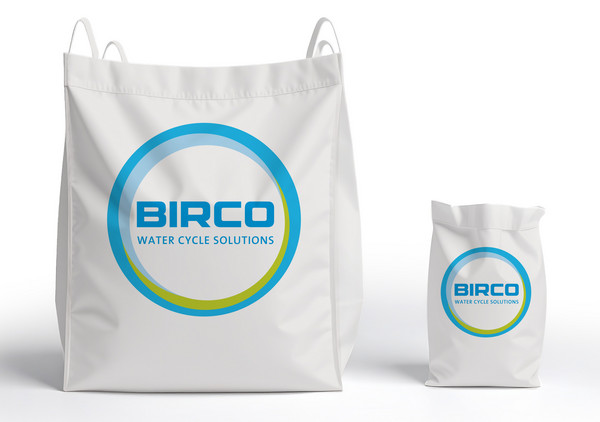

Conditionnement

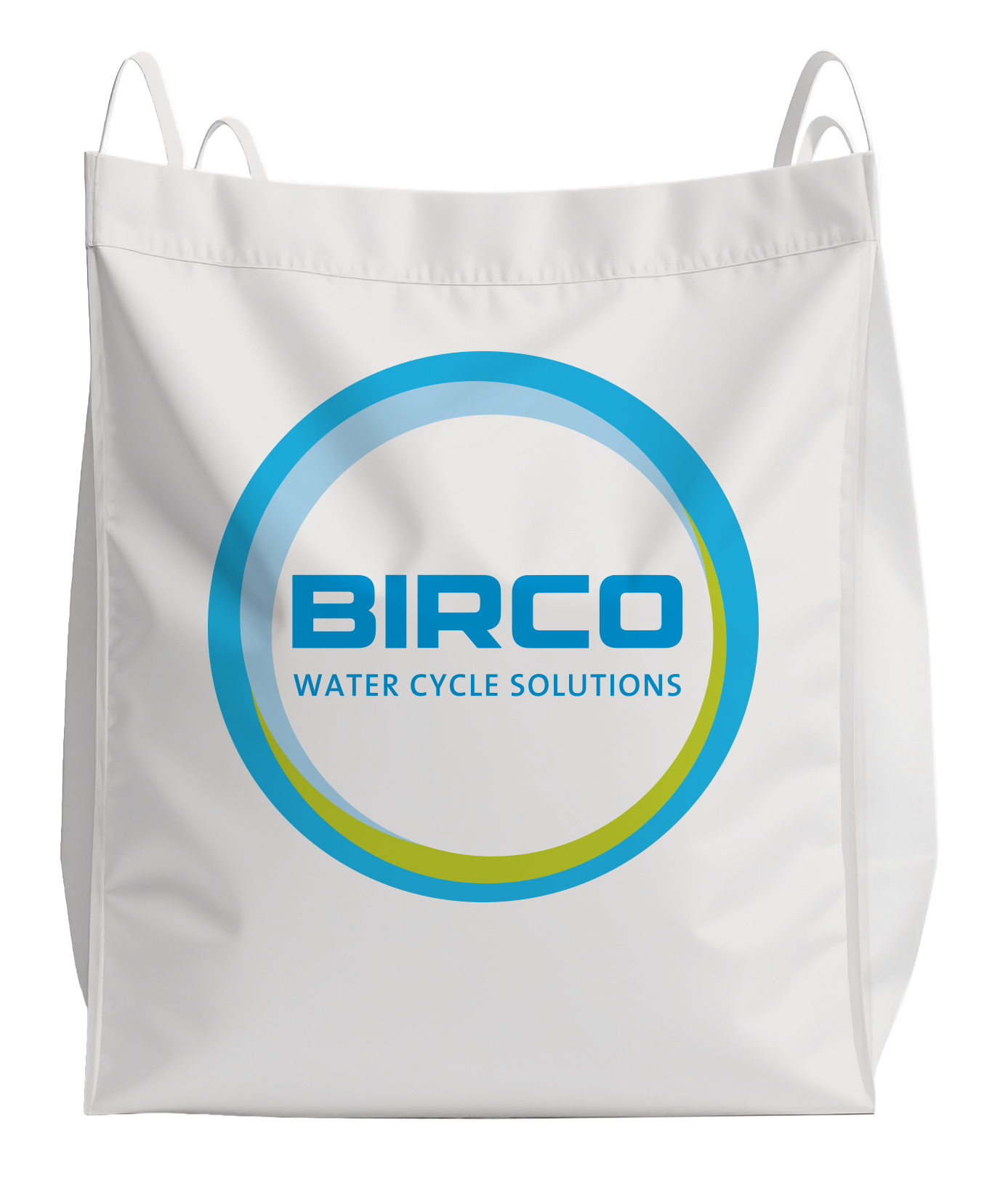

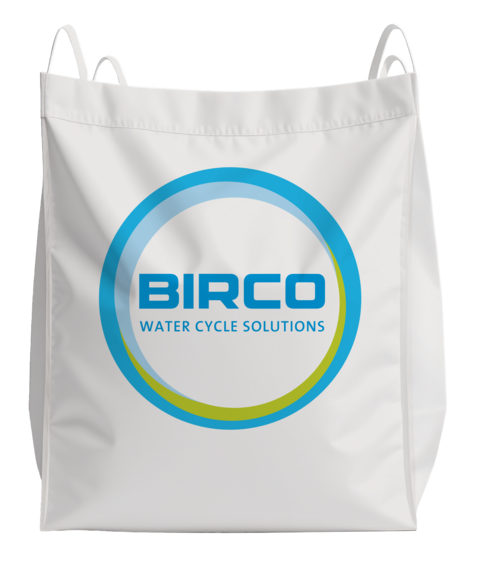

Big Bag : environ 1 m³ –pour les grands projets et une mise en œuvre efficace

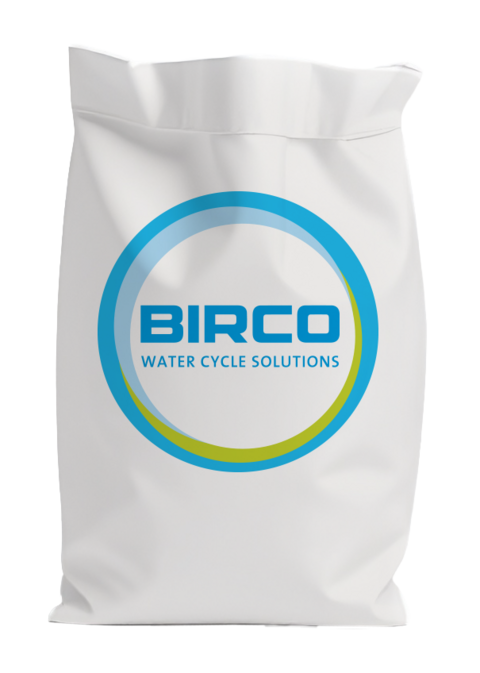

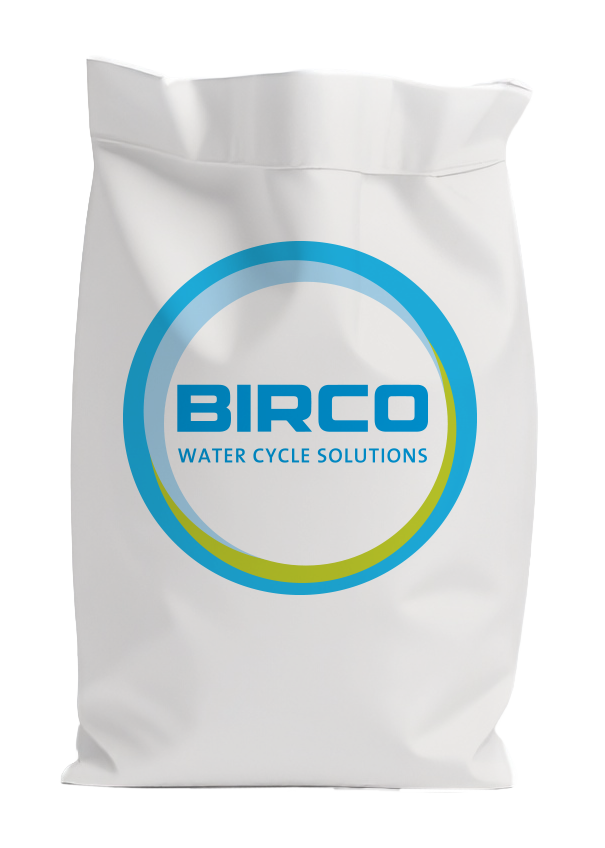

Sacs de 20 litres – pour les petites quantités et les recharges
BIRCOtriolith® - Adaptations sur mesure
Pour des applications spécifiques, il est possible, sur demande, de réaliser des mélanges de substrats sur mesure ainsi que d’adapter le géotextile aux exigences du projet.
Remarque importante : l’agrément technique (demande d'agrément technique - DIBt - déposée et essais en laboratoire réussis conformément aux principes d'essai, disponible probablement à partir de l’automne 2026) s’applique exclusivement à l’utilisation de BIRCOtriolith® dans sa configuration standard. En cas de mélanges de substrats personnalisés, l’agrément peut, dans certaines circonstances, ne pas être applicable.
Installation et montage en quatre étapes
Montage simple, précis, dans le respect des normes
La pose du BIRCOevo® se fait de manière méthodique et peut être réalisée en toute efficacité sur le chantier.
Un outil de nivellement spécifique est disponible pour chaque type de caniveau compatible.
1. Plaque de support
La plaque perforée en acier inoxydable (V2A) est insérée dans le corps du caniveau. Les encoches découpées des deux côtés facilitent la manipulation. L’outil de nivellement permet un positionnement parfaitement horizontal et bien ajusté de la plaque perforée.
2. Géotextile
Le géotextile est placé sur la plaque de support et empêche le substrat de s’écouler dans la section de drainage.
3. Remplir le BIRCOtriolith®
Le substrat filtrant est versé dans le corps du caniveau. L’outil de nivellement sert de gabarit : il est guidé le long du caniveau et permet d’obtenir précisément une épaisseur de substrat conforme d’au moins 200 mm.
4. Installer les grilles
La grille conforme à la norme EN 1433 est posée et fixée. Le système est opérationnel.

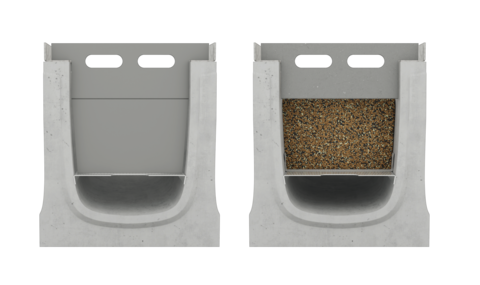

L’outil de nivellement BIRCOevo® a une double fonction
- Positionnement précis de la plaque de support (assise parfaitement horizontale, bon maintien dans le caniveau)
- Mise à niveau précise du substrat filtrant à la hauteur d’installation requise d’au moins 200 mm.
- Disponible pour chaque type de caniveau de la gamme BIRCOevo®

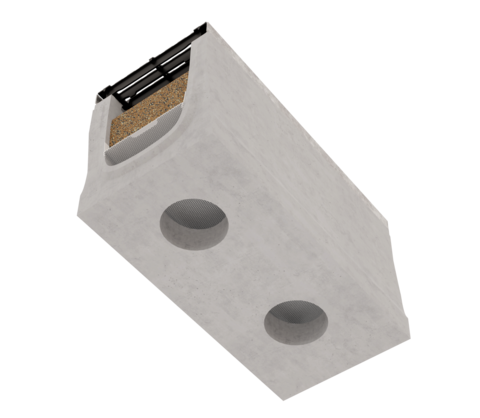

Infiltration directe avec BIRCOevo®
- Les perçages verticaux permettent une infiltration contrôlée de l'eau traitée par le fond du caniveau.
- Dimensionnement sur mesure : le nombre et le diamètre des perçages peuvent être adaptés en usine.
- Pour un rejet dans la nappe phréatique peu encombrant et à faible coût d'installation.
- Raccordement direct à un système de rétention souterrain possible.
Pourquoi BIRCOevo®? Cinq arguments de choix
Plus de surface traitée par mètre linéaire
Grâce à sa surface de raccordement plus importante par rapport aux systèmes de filtration comparables disponibles sur le marché, BIRCOevo® offre un meilleur rendement sur une surface plus réduite. Il présente un risque de refoulement moindre (aucun refoulement lors des essais jusqu’à 125 l/(s ha)), une capacité de débit plus élevée et des coûts réduits par mètre carré traité.
Une large gamme de produits pour répondre à presque tous les besoins
Avec quatre gammes de caniveaux compatibles, dans des diamètres nominaux allant de 100 à 520 mm, et de nombreuses possibilités de configuration, BIRCOevo® couvre un large éventail de projets et de domaines d’application. Qu’il s’agisse d’une zone de circulation à faible trafic ou d’un site industriel soumis à de fortes contraintes, il existe une solution BIRCOevo® adaptée à presque toutes les exigences.
Peut être installé ultérieurement dans des caniveaux existants
Les caniveaux BIRCO existants peuvent être facilement équipés du système de filtration evo, à condition que le système de drainage dispose d’une hauteur de montage suffisante pour accueillir au moins 200 mm de substrat. Cela permet de réduire les coûts et d’assurer une évolution économique du système sans travaux de génie civil.
Diamètres nominaux uniques sur le marché
À partir d’un diamètre nominal DN 100 (BIRCOsir® 100), BIRCOevo® se distingue clairement de la concurrence. Ceux qui doivent filtrer dans des espaces très restreints trouveront ici la solution qu’il leur faut. Sans compromis.
Une efficacité de filtration bien supérieure à la norme
Des tests indépendants le prouvent : BIRCOevo® dépasse largement les exigences normatives pour tous les paramètres pertinents.
